Terragrif

Weltweit führend in der Erdung von PV-Modulen

TerraGrif™ ist ein metallenes verzahntes Klemmelement mit Federwirkung, das zwischen das Modul und die Montagestruktur eingesetzt wird und dadurch den optimalen Potentialausgleich einer PV-Anlage sicherstellt.

Terragrif ™ werden entsprechend der Struktur und der verschiedenen Photovoltaikmodule untersucht und realisiert.

Alle TerraGrif™-Varianten wurden von LCIE VERITAS gemäss eines Prüfprotokolls gängiger Normen getestet : CEI 61730-2 + A1, IEC 60439-1 – § 8.2.4.1 und NF EN 60068-2-11. Die Rahmen PV-Module sind mit einer Eloxalschicht versehen und weisen einen Widerstand in der Grössenordnung von 20 MOhm auf. Die Rahmenunterkante ist je nach Modulhersteller unterschiedlich.

Vorbemerkung

Die herkömmlichen Lösungswege zur Erdung werden von Fachleuten als beschränkt und « nicht sehr praktisch » erachtet, wobei folgende Modalitäten berücksichtigt werden müssen:

Das Erdungskabel muss möglichst nahe den Leitungskabeln geführt werden. (Merke: wie bei den Leitungskabeln darf es auch hier nicht zu Induktionsschleifen kommen);
Jeder Modulrahmen benötigt sein eigenes Erdungskabel (6 mm²) und muss mit dem Haupterdungskabel (>= 10mm²) verbunden sein. Hierbei muss eine elektrische Verbindung zwischen den einzelnen Modulrahmen ausgeschlossen werden. Der Grund hierfür ist ganz einfach: wenn man ein Modul herausnehmen muss, darf der Potentialausgleich auf keinen Fall ausgesetzt werden.

Die Erdung am Rahmen kann durch Edelstahl-Schraubverbindungen (das Modul muss über eigens für die Erdung vorgesehene Löcher verfügen) oder durch gewindefurchende Schrauben aus Edelstahl erfolgen. Da jedoch das Kupfer nicht mit dem Aluminium in Verbindung kommen darf, müssen verzinnte Kabelschuhe oder Bimetall-Unterlegscheiben verwendet werden.
Sehr häufig sind die Rahmen anodisiert. Es handelt sich hierbei um eine Isolationsschicht, die durch Kratzen entfernt werden muss, um die Leitfähigkeit sicherzustellen. Hierfür kommen Unterlegscheiben/gezahnte Schraubmuttern zum Einsatz, die dies erledigen können, sobald sie angezogen werden (Achtung: der Erfolg ist sehr zufallsabhängig).

Nun “MIT” Terragrif™

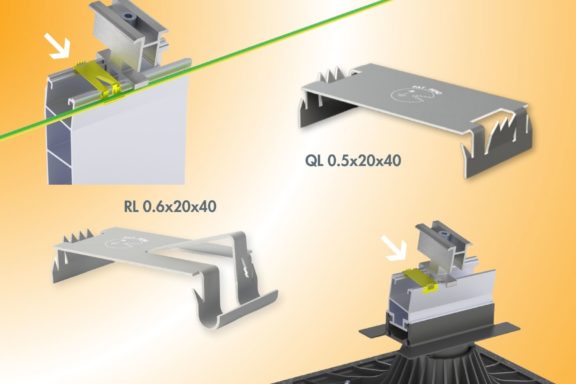

Die Erdungskralle Terragrif™ wird je nach Montagestruktur und Art der PV-Module konzipiert und gefertigt.

Terragrif™ wird entweder durch Druck oder Aufstecken mit dem Rahmen verbunden. Die Durchführung dieses Verfahrens wird durch die Form und Geometrie der Erdungskrallen erleichtert und hat mehrere Funktionen.

Die Vorteile von Terragrif™

1

Zertifizierung

Getestet und genehmigt von LCIE BUREAU VERITAS (Prüfbericht erhältlich)

Mehr Information

Das Zertifizierungsprotokoll von LCIE VERITAS überprüfte Terragrif™ in 3 Bereichen:

Widerstandsmessung bei 10A, 20A und 40A
Widerstandsmessung nach einem Salznebeltest
Widerstandsmessung nach einer Blitzschlagprüfung von 20 kA

Die Ergebnisse dieser LCIE-Tests gelten nur dann als befriedigend, wenn der Widerstandswert bei diesen 3 Tests unter 50 mOhm liegt.

Bei verschiedenen Tests erreichte das Gesamtpaket von Terragrif™ einen Wert zwischen 5 und 10 mOhm. Die Normen werden bei Weitem eingehalten und die Werte sind hervorragend.

Die LCIE-Testberichte sind auf Anfrage erhältlich. Bitte setzen Sie sich mit uns in Kontakt.

Mit Terragrif™ gibt es garantiert keine Induktionsschleifen und sie bietet Ihnen optimale Sicherheit.

2

Zeitgewinn

80%iger Zeitgewinn bei der Erdung Ihrer Anlage!

Mehr Information

Der Vergleich mit der herkömmlichen Erdung hat sich erübrigt. Mit Terragrif sparen Sie Zeit und Material.
Viel weniger Material ist erforderlich und dadurch wird Kupfer eingespart: keine Kabel.
Die Montage erfolgt extrem flexibel und schnell (1 Sekunde): Klick und fertig.
Im Vergleich zu den klassischen und aktuellen Erdungsverfahren, wie z.B. beim Verwenden von Kabelschuhen-Kabeln-Schrauben oder auch von Schellen, hebt sich Terragrif™ durch 2 technische Vorteile ab, die eine langfristige Zuverlässigkeit gewährleisten:
– Mit Terragrif™ brauchen Sie keinerlei Justierung und Festziehen.
– Da Terragrif™ unter den PV-Modulen angebracht wird, lasten keine Druckkräfte, welche die Funktion der Module beeinträchtigen könnten, auf dem Rahmen oder auf den Glasflächen des PV-Moduls.
– Terragrif™ ist auch nachträglich einsetzbar.

3

Einfachheit

Einfache Montage und Demontage bei Wartungs- und/oder Kontrollarbeiten am PV-Modul

Mehr Information

Bei der Montage der PV-Module wird Terragrif™ zwischen das Modul und das Montagesystem eingesetzt. Abhängig von den technischen Eigenschaften werden bei einigen PV-Anlagen manche eigens dafür konzipierte Erdungskrallen erst nach der Montage der PV-Module eingesetzt.

4

Wirtschaftlichkeit

Geringerer Materialverbrauch für das Erdungsverfahren Ihrer PV-Module

5

Kompatibilität

TerraGrif™ stattet bereits 90% aller Montagesysteme aus

Mehr Information

Kompatibilität und Herstellung

MOBASOLAR hat spezifische Terragrif™-Erdungskrallen entwickelt, die mit mehr als 90% der Montagesysteme kompatibel sind.

Unter anderem sind die Terragrif™-Erdungskrallen mit folgenden Montagesystemen kompatibel:

• Adiwatt
• Alutec
• Alustand
• Centrosolar
• Dome Solar
• EasyRoof
• Enersteel
• Fath solar

• Gagnepark
• Hilti
• Integrasol
• Juwi
• K2 Systems
• Krinner
• 3i Plus
• LE TRIANGLE

• Mecosun
• Midjavila
• Renusol
• Snaplock
• Solarsit
• Sunova
• Systovi
• Tri-Roof

• Tri-stand
• Tritec
• Tri-vent
• UNIRAC
• UTT
• Voltec Nera

Diese Liste gilt nicht als komplett und ist erweiterbar.

Terragrif™ wird ausschliesslich in Frankreich hergestellt: von der Projektierung bis zur Produktion der Teile (kleine und grosse Quantitäten).

6

Robustheit

Keine Druckkräfte auf Glasflächen

7

Sicherheit

Garantiert optimale Sicherheit bei der Installation

8

CO²-Bilanz

Bis heute über 500 Tonnen geringerer Kupferverbrauch

9

Recycling

Vollständiges Recycling am Ende des Lebensdauerzyklus

Les fonctionnalités Terragrif™

Funktionen: Terragrif™ zerkratzt und zerstört die Eloxalschicht des PV-Modul-Rahmens.
Aufhängen: Terragrif™ hakt sich in den PV-Modul-Rahmen und das Montagesystem ein.
Einfachheit: Das Einsetzen der Erdungskralle Terragrif™ wird durch ihre spezifische Geometrie und Federwirkung erleichtert.
Kleidung: Terragrif™ wird durch Verankerung in den Rahmen und das Montagesystem wirksam. Aufgrund ihrer Federkraft und spezifischen Geometrie kann die Erdungskralle ohne Zuhilfenahme speziellen Werkzeugs ihre Position nicht verlassen. Die Dehnung des Aluminiums ist nur von sehr geringer Bedeutung, da die Federwirkung von Terragrif™ diesen Effekt ausgleicht.
